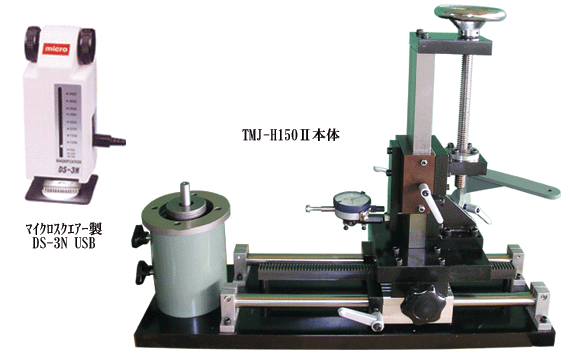

チップソー・カッター先端計測器

型式:TMJ-H150Ⅱ型


<仕様>
・測定可能な鋸径:φ160~φ610(特殊仕様によりφ80~計測可能)
・穴径:φ19~φ70(特殊仕様によりφ10~測定可能)
・刃幅:150mm
・標準付属品:チップソー用テーパースリーブ φ25~25.4/工具一式

<カメラ>
・カメラ:マイクロスクエアー社製DS-3N-USB
・撮像素子:CCD 有効画素数41万画素(640×480)
・インターフェイス:USB2.0
・レンズ:ズームレンズ約1倍~450倍(低・高倍率のレンズアダプターユニットも用意)
・ソフト:計測機能付ビューワーソフト標準装備(各種寸法計測、エクセルへのデータ転送等)

<治具本体>
・機械寸法:約W180mm×D600mm×H520mm(幅×奥行×高さ)
・機械重量:約30kg

<特徴>
・41万画素の鮮明な画像をモニターに映し出す事が出来ます。
・付属のUSBパックを使用すれば、パソコンに画像を取り込む事が出来ます。
・ワークを寝かせた姿勢で、先端に測定子を当て測定を行います。
・特殊仕様により、測定範囲外の鋸径・穴径にも対応致します。(要お打合せ)
