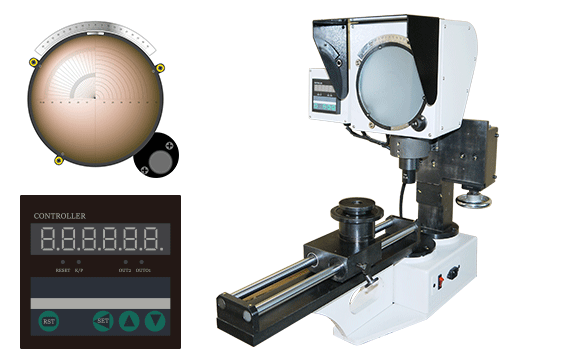

型式:OP-20型
![](IMG/p-op-20.gif)
<仕様>
・測定可能な鋸径:φ100~φ650
・対応穴径:φ15.88~φ50
・投影レンズ:倍率×20
・透過照明ランプ:12V35W ハロゲン
・標準付属品:テーパースリーブ(φ13~φ50)、スクリーンカバー、
・予備部品:ハロゲンランプ×1、電源スイッチ×1
・電源:AC100V(AC電源ケーブル1.8mアース線付き付属)
<本体外観>
・機械寸法:約W350mm×D650mm×H590mm(幅×奥行×高さ)
・機械重量:約45kg
<特徴>
・透過/反射投影像の測定(透過/反射同時測定も可能)母型照合などの検査が正確に且つ迅速にできます。
・小型で取扱い操作が簡単です。
・特殊仕様により、測定範囲外の鋸径・穴径にも対応致します。(要お打合せ)
・本製品にはデジタル角度表示器が搭載されています。スクリーン上の角度メモリでも計測出来ます。。
・本製品は中国製投影機です。予告なく仕様変更する場合がございます。最新の仕様はえのきだ営業部までお問い合
わせ下さい。
