型式:EAG型
![](IMG/p-lag.gif)
<対象ワーク>
・チップソー
・外径:φ180mm~φ1000mm
・フランジ径:お打合せの上決定(2軸仕様の場合は、大径・小径2種類選択可)
・基本軸:φ20(特殊仕様あり)
・スリーブ:φ20~
<仕様>
・測定子(KEYENCE製センサーヘッド・アンプ)
・測定子数:測定子の数はお打合せの上決定

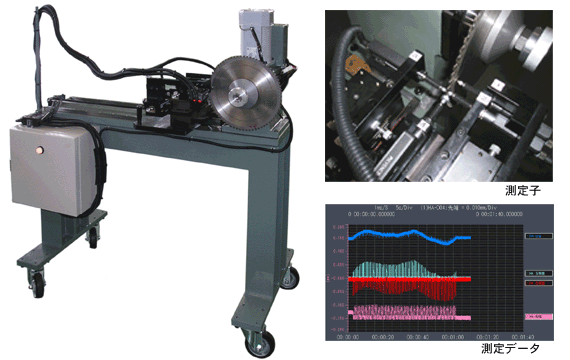

※上記写真はφ5の測定子4箇所搭載(台金1箇所、側面2箇所、先端1箇所)
<PC環境>
・CPU: 1.7GHz以上
・メモリー:1GB以上
・OS:Windows XP、VISTA、7
・Office:Office2007l以上
<ソフト>
・計測ソフト:KEYENCE製計測ソフト(エクセルへのデータ変換可能)
<オプション>
・ご要望があれば、パソコン・プリンターの準備を致します。
<本体外観>
・機械寸法:約W700mm×D350mm×H1000mm(幅×奥行×高さ)
・機械重量:約120kg
<特徴>
・2軸仕様の場合、小径、大径と2種類のフランジを選択出来ます。
・測定子台は鋸の外径に合わせ、前後左右に移動します。
・本体は作業場所を選ばないキャスター付です。
