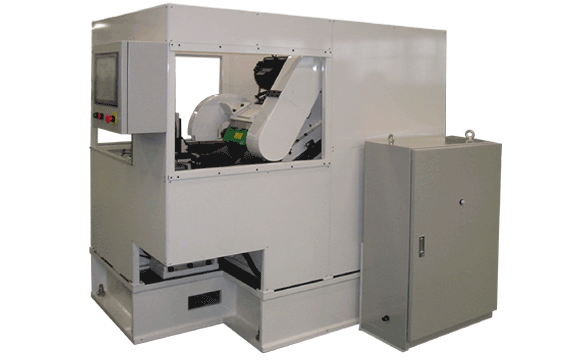

切断試験用丸鋸切断機

型式:ESD-CT1


<仕様>
・切断方式:超硬丸鋸切断(丸鋸移動はスライド式)
・使用鋸刃:超硬チップソーφ180~405(軸径φ20~25.4)
・鋸刃種類:超硬及びサーメットチップソー
・鋸刃送り方式:直線スライド式(LMガイド)
・駆動:2.5kw、サーボモーター+ボールネジ+LMガイド(製作品)
・鋸刃送り速度:無段階 5~156mm/sec切断位置による速度制御可とする。
・送りパターン:タッチパネルにて設定条件内任意稼動
・鋸回転数:1500~5000rpmインバータ等による無断可変式
      100~150rpmプーリー交換による可変式
・駆動:3相220V 2.2kw × 2Pスピンドル分離式
・鋸刃カバー:鉄製鋸刃カバー、切断機正面カバー
・フランジ径:鋸刃により段替え、手動 φ40、φ120
・材料クランプ方式:バイス方式(横バイス)
・駆動:油圧式 横バイス φ63×st80mm
・クランプ口金:材質SKD焼入れ
・定寸範囲:15mm~100mm
・定寸送り方式:500w ACサーボモーター+ボールネジ
・定寸送り精度:全長±0.2mm/m以内
・後端クロップ長さ:最短65mm
・後端クロップ処理:押出し、作業者による手作業
・チップ処理:スクリューコンベアー式、切粉はバケットにて回収
・エアーブロー:本体搬出側に手動エアーブロー
・サイクルタイム:90sec(適用φ50)

<本体外観>
・機械寸法:約W1500mm×D1715mm×H2435mm(幅×奥行×高さ)
・機械重量:約2500kg
※搬送コンベアーとの接続で切断ラインへグレードアップが可能です。

<被切断材仕様>
・対象ワーク:丸材φ25~φ50/アングル材25×25~50×50
・材質:SUS304相当
・材料供給:搬出コンベアー上指定位置
・供給材長さ:3000mm程度
・ラインの流れ方向:左→右 正面取出し

<切断精度仕様>
・切断材長さ:定寸長さ15mm~100mm対応
・切断材精度:±0.2mm/m
・切断材面直角度:0.2/100mm以内
・切断面粗さ:Rmax25um以内(鋸刃・切断条件による)
