型式:EMSJ-09
![](IMG/p-emsj-09-sk.gif)
<対象ワーク>
・チップソー
外径:φ120mm~φ510mm
スリーブ:φ25.4~
・ルーター
ルーターシャンク径:φ6~φ32(φ6以下はアタッチメント)
<治具本体外観>
・機械寸法:約W600mm×D600mm×H600mm(幅×奥行×高さ)
・機械重量:約35kg

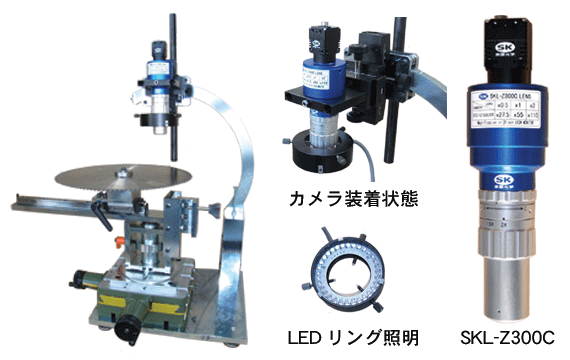

<カメラ>
・斉藤光学社製 SKL-Z300C
・LEDリングライト照明 SKLS-A
・付属:照明コントローラー、照明拡散フィルター
<PC環境>
・OS:Windows XP、VISTA、7、8、8.1(32bit・64bit対応)
・インターフェイス:USB2.0
・画像フォーマット:Windows DirectShow
<ソフト>
・標準計測ソフト:SK-Viewer(2点間、角度)
・別売計測ソフト:SK-Measur(2点間、角度、面積、円の直径、2円間の中心距離、直径、垂線)
※SK-Measurは通常別売りソフトですが、最初からセットに同梱致します。
<オプション>
・測長ユニット:鋸前後移動量をリニアスケールを使用して表示します。
<特徴>
・倍率調整ダイヤル:メカニカル絞り(光学系の可変絞り)、倍率切替ダイヤル(ダイヤル回して倍率変更)
・計測はアイコンをクリックするだけの簡単操作。付属のソフトウェアーを使用する事で、画像計測を行う事が出来ます。
・寸法挿入した画像はそのままPCにJPEG画像で保存する事が出来、データとして残す事が出来ます。
※SKL-Z300C並びにSK-Viewer、SK-Measurは斉藤光学の登録商標です。
