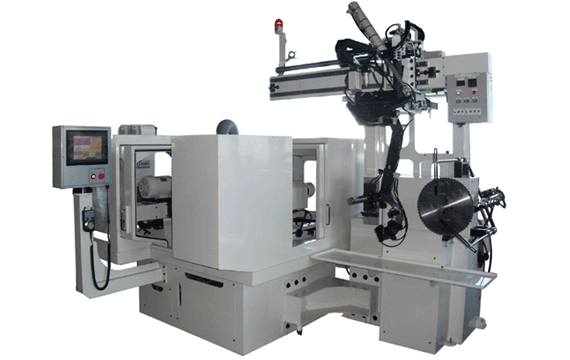

全自動側面廻取研磨機供給装置付(フルカバー仕様)

型式:EMS-99AT(フルカバー)


<仕様>
・対象鋸径:φ240~580(自動運転対応φ250~510)※他の鋸径要相談
・穴径:φ25.4~
・台金厚:1.0~6.0mm
・向心角:0~3.0°
・研磨方式:湿式廻取研磨(両側面同時研磨)
・砥石:φ150-5W-5X-25T-32H
・砥石周速:1600m/min(超硬研磨時)、1200m/min(サーメット研磨時)※インバータにて変速可能
・切込み:高速-荒-仕上げ(速度可変)、中間&最終スパークアウト有り
・砥石補正:定量補正
・鋸クランプ:空圧駆動
・駆動源:電気(3相200V)、空圧(5~6kgf/cm2)
・砥石モーター:1.5kw  4P(インバーター付き)
・砥石切込サーボモーター:400w、1/21
・鋸回転モーター:400w、1/30
・クーラントポンプ:400w
・グリース:個別潤滑
・総電気容量:4.3KVA
・機械寸法:約W3000×D2350×H2600mm(幅×奥行×高さ)
・別置き集塵機&クーラントタンク(本体左側に設置)約W510×D1300×H1750mm
・機械重量:約3,600kg

<供給機>
・走行式供給装置
・エアーパッド式供給ハンド / 供給・排出軸
・スペーサー仕様
・ストック軸:φ25.4~

<特徴>
・フルカバー油仕様、オイルミスト除去装置・消火装置を標準装備
・オイルミスト除去装置とクーラントタンクを一体化させる事により、スペースの有効活用を図りました。
・高剛性・高精度・高スピード・低振動により安定した精度が得られます。重研削対応。
・硬質超硬・サーメットの側面廻取研磨に最適です。加工材質の研磨条件に合わせやすい設定。
・砥石切込みにサーボモーターを2軸搭載。設定値も1/1000からの設定が出来、より精密な加工が実現。
