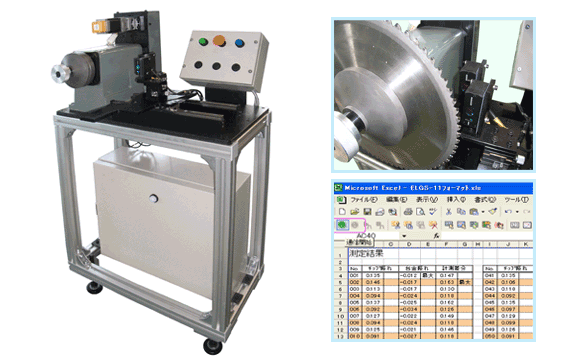

レーザー振れ測定装置

型式:ELGS-11


<仕様>
・測定可能な鋸径:φ180~φ610
・フランジ径:φ120
・基本軸:φ20
・スリーブ:φ20~
・測定箇所:台金側面、チップ側面(標準仕様)
・計測センサー:KEYENCE製CMOSレーザーアプリセンサーIL-S025
・レーザーセンサー移動式:手動操作(LMガイド、ガイドクランプ)
・計測ソフト:Microsoft Excelを利用(マクロ機能を利用した簡易ソフト)
・鋸刃回転:ステッピングモーター1回転360°停止
・サイクルタイム:1ワーク当り、約20~30秒程度(ワーク径により違いあり)
・駆動源:電気、単相100V 50Hz/60Hz

<センサーオプション>
・2個タイプ(標準):フランジ基準の台金厚と台金基準のチップ高さ
・3個タイプ:標準+チップ厚の3箇所
・4個タイプ:標準+チップ厚+チップ高さ両面の4箇所

<本体外観>
・機械寸法:約W600mm×D630mm×H1100mm(幅×奥行×高さ)
・機械重量:約60kg

<特徴>
・KEYENCE製CMOSレーザーアプリセンサーにて非接触計測を行います。
・標準仕様は、台金側面とチップ側面の2箇所を計測。センサーはオプションにて増設可能。
・Microsoft Excelを利用し、マクロプログラムを使用した簡易ソフトにてデータの取り込みを行います。
 Excelの表計算機能を生かし、取込んだデータをグラフ化する事も可能です。グラフ化する事により
 振れ具合が視覚確認出来ます。
