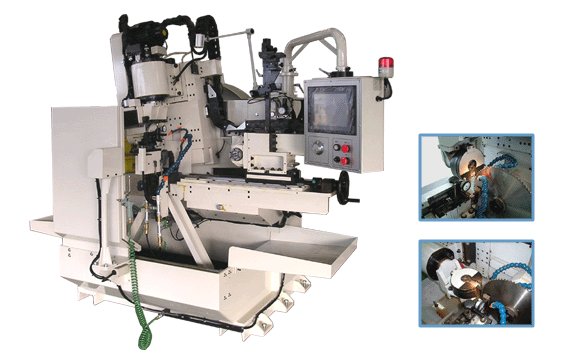

全自動先端・スクイ兼用研磨機

型式:EGHT-VC23A


<特徴>
・木工用・金属用・PCDとあらゆる刃型が研磨できます。刃型は26パターンまで書込み可能です。
・鋸割出はレーザーセンサーとサーボモーターによる非接触位置決めを採用しています。
・先端/スクイ連続研磨により高速化を実現。
・機械剛性にすぐれPCDチップソーの研磨も簡単に研磨出来ます。
<対象鋸>
・鋸径:φ230mm〜φ860mm
・穴径:φ25.4mm
・台厚: 〜10mm
・先端逃げ角: 0°〜+25°
・先端傾き角: 〜±45°
・スクイ角: 0°〜+30°
・横スクイ角: 〜±20°
<研磨方式>
・湿式ワンパス or レシプロ研磨(選択式)
・砥石: ダイヤモンドホイール カップタイプ・ディッシタイプ 外径:先端φ125mm、スクイφ160mm、ノッチφ125mm(3枚重ね)
・砥石周速: 〜1600m/min(可変)
・切込補正: 定量
・鋸姿勢: 竪置き
・鋸割出: センタードライブ & レーザー割出し
・鋸脱着: 手動
<機械仕様>
・駆動源: 電気(三相200V、50/60Hz) 油圧(30kgf/cm2、AC200V) 空圧(5〜6kgf/cm2、DC24V)
・砥石姿勢変換: 自動姿勢変換
・鋸径設定: 手動ハンドルにて設定
・台厚設定: 切込値にて左右差設定
・別置きフィルター付クーラントシステム
・総電気容量: 5.0kw
・機械寸法: 約W1400mm ×D1700mm ×H1900mm(クーラントシステム除く)
・機械重量: 約1,800kg(クーラントシステム除く)
