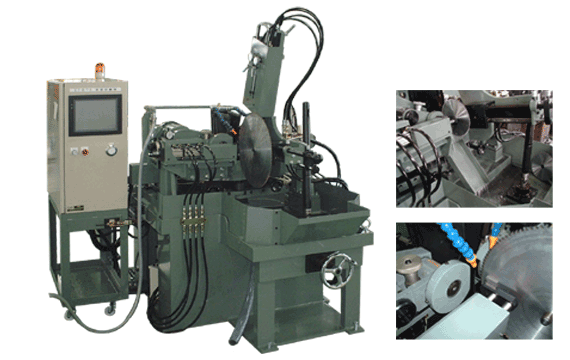

手動両側面竪型専用研磨機

型式:EF-87S


<仕様>
・対象ワーク:超硬チップソー・サーメットチップソー
・鋸径:φ210 ~φ810 mm
・穴径:φ25.4mm~φ120mm
・刃厚:~ 8mm
・チップ長:~14mm
・チップ幅:~ 5 mm
・刃ピッチ:~50mm
・スクイ角:0°~20°
・向心角:0°~3°
・向周角:0°~3°
・研磨方式:湿式研磨(両側面同時オシレーション研磨)
・砥石:ダイヤモンドホイール ストレートタイプ(外径φ150mm×穴径φ32mm)
・砥石周速:1700m/min
・砥石切込:サーボ駆動
・切込補正:定量補正(刃数設定)
・鋸割出:竪置き爪送り(ポケット対応)
・駆動源:電気(三相200V、60Hz)、油圧(30kgf/cm2、AC200V)
・総電気容量:6.0kw

<使用モーター>
・砥石回転:標準三相モーター 1.5kw-4P × 2台
・切込み:サーボモーター 0.2kw × 2台
・オシレーション:ギヤモーター&インバータ 0.4kw、1/20 × 1台
・油圧ポンプ:1.5kw × 1台
・クーラントポンプ:100w × 1台

<その他仕様>
・クーラントタンク容量:35L
・グリース個別潤滑
・機械重量:約2400kg
・機械寸法:W2800mm×D2000mm×H2100mm(幅×奥行き×高さ)
<特徴>

・剛性に富み安定した精度が得られます。
・オシレーション機構により優れた面精度が得られます
・スイッチ一つで組刃、ポケット送りが出来ます。
・重研削が出来る為、荒取り不要。
・研磨位置停止機構の採用で研磨量の設定が簡単です。
・スクイ角設定がスイッチ一つで簡単です。
・切込量の研磨時間が任意に設定出来ます。
・平刃の追込みも可能です。(組刃の1周仕上げが出来ます。)
・オプションにより、オシレーションスピードが可変出来ます
