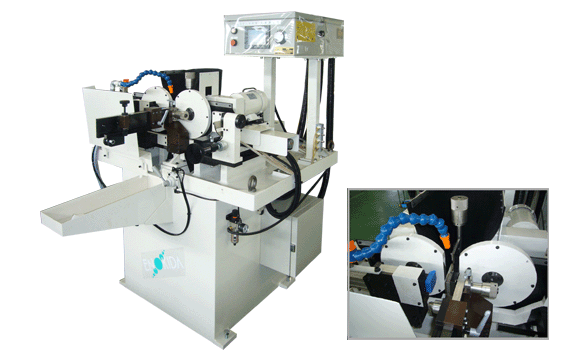

手動両側面研磨機

型式:EF-08M


<仕様>
・砥石ヘッドスピンドル:I-C型φ60-φ32×2
・砥石周速:50Hz-1432/min  60Hz-1718m/min
・伝動:ハバジット20×402モータープーリ径φ75
・切込移動距離:最大70mm(各左右)サーボモーター切込み
・鋸クランプ駆動:手動クランプ(メカバルブ)
・鋸セット:手動スライド調整(微調整ダイヤル付)/手動台厚調整ダイヤル
・オシレーション駆動方式:モーター及びインバーター制御
・移動式:0~35mm(手動調整)
・オシレーション幅:0~12mm
・刃送り駆動方式:手動セット方式
・対象ワーク:超硬チップソー・サーメットチップソー・PCDチップソー>
・鋸径:φ150~φ700mm
・台厚:2.0~5.0mm
・向芯角:0°~3°
・向周角:0°~4°
・スクイ角:-5°~ +25°
・チップ幅:2.2~6.5mm(MAX)
・スリーブ径:φ25.4~
・研磨方式:湿式研磨(両側面同時オシレーション研磨
・砥石:ダイヤモンドホイール(当社手配による)
・砥石径:φ100、φ200、粒度#400、穴径φ32、巾4mm、層5mmポリックス
・切込み:左右各手動調整、サーボモーター切込み(テパ方式・自動切込み)砥石ニガシ量 左右各20mm  1刃自動研磨
・駆動源:電気(三相200V、50/60Hz)、砥石モーター各左右、クーラントモーター、個別開閉
<使用モーター>
・砥石回転:0.4kw-2P  2台(左右各1)
・切込み:100w  2台(左右各1)
・オシレーション:0.2kw  1台インバータ制御
・クーラント:60w  1台
<外観>
・機械重量:約350kg
・機械寸法:約W760mm×D1270mm×H1300mm(幅×奥行き×高さ)
