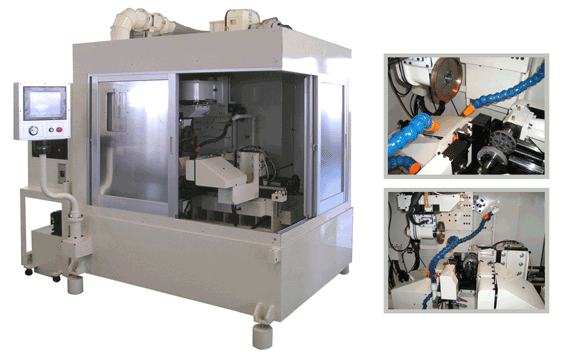

全自動PCDチップソー先端放電加工機(刃送り仕様)

型式:EDMT-5


<仕様>
・対象ワーク:ダイヤモンドチップソー
・鋸径:φ80mm~φ610mm
・穴径:φ15.875mm~39mm
・台厚:~6mm
・刃数(ピッチ):6mm~
・スクイ角:-5°~25°
・先端傾き角:~±20°(銅タン外径φ80mm~)/ ~±45°(銅タン外径φ125mm~)
・放電電源:HTD-ET98(Sodick)
・放電油:不水溶性切削油(引火温度70℃)
・電極:銅タングステン、カップタイプ(チップソー外径φ144×内径φ128×厚さ12 使い代7mm)
・トラバース:有り
・ワーク姿勢:竪置き
・駆動電源:電気(三相200V、50/60Hz)
・本機総電気容量:3.5KVA
・放電電源総電気容量:4KVA
・空圧:5~6kgf/cm²、DC24V
・鋸先クランプ付(鋸径φ255mm~)
・逃げ角変換:手動(モーターインチング操作)
・ワーク割出:センタードライブ方式
・台厚方向調整機能付
・フルカバー(オイルミスト除去機能&自動消火機能付)
・放電油フィルター付(クーラーオプション装備)
・グリース個別潤滑
・機械寸法:約W2500mm×D2100mm×H2300mm(幅×奥行×高さ)
・別置き放電油タンク寸法:約1400mm×D370mm×H400mm / タンク容量:134ℓ
・別置き放電電源(放電装置含む):約590mm×D910mm×H1655mm
・機械本体重量:約2000kg

※ レーザー割出し仕様機/供給装置付仕様機もございます。
