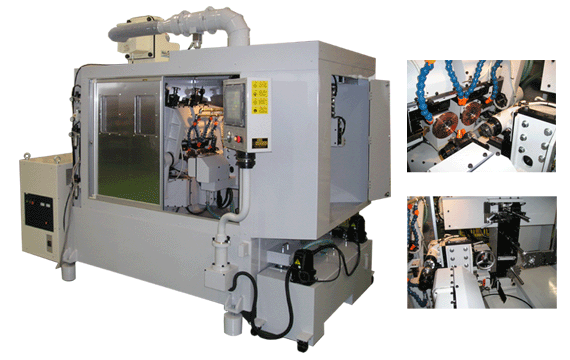

全自動PCDチップソー側面放電加工機供給装置付

型式:EDMF-3


<仕様>
・対象ワーク:ダイヤモンドチップソー
・鋸径:φ80mm~φ255mm(自動供給対応鋸径φ80mm~φ200mm)
・穴径:φ15.875mm~
・台厚:~5mm
・刃数(ピッチ):4刃~(6mm~)
・スクイ角:-5°~20°
・向周角:0°~3°
・向心角:0°~3°
・チップ長さ:~10mm
・自動供給ストック軸:150mm×2本
・放電電源:HTD-ET98(Sodick)
・放電油:不水溶性切削油(引火温度70℃)
・駆動電源:電気(三相200V、50/60Hz)
・本機総電気容量:3.5KVA
・放電電源総電気容量:4KVA
・鋸先クランプ付(鋸径φ255mm~)
・フルカバー(オイルミスト除去機能&自動消火機能付)
・放電油フィルター付(クーラーオプション装備)
・グリース個別潤滑
・機械寸法:約W2840mm×D2100mm×H2300mm(幅×奥行×高さ)
・別置き放電油タンク寸法:約1400mm×D370mm×H400mm / タンク容量:134ℓ
・別置き放電電源(放電装置含む):約590mm×D910mm×H1655mm
・機械本体重量:約2500kg
<特徴>
・サイディング用のφ80から一般木工用まで加工できます。
・電極は銅タングステンを採用。精度向上、加工のコストダウンを実現。
・電極は自動ツルーイングし補正します。
・供給装置を標準装備、ストック量は刃厚2.0mmで70枚
