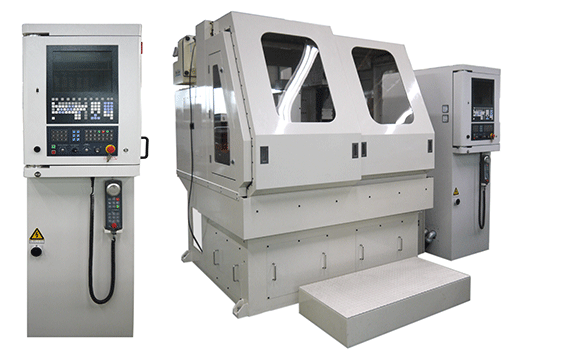

型式:EDMA-2
![](IMG/p-edma-1.gif)
<対象ワーク>
・ワーク:PCDチップソー、PCDカッター
・外径:φ80mm~φ510mm
・穴径:φ25.4mm~
・電極角度:±90°
・NC制御:5軸
<放電加工方式>
・放電電源:EGS-A96(CHMER社製)
・電極:銅タングステン(外径φ80~)
・トラバース:0~12mm
・放電加工油:不水溶性切削油(引火温度70℃以上)
<機械仕様>
・駆動電源:電気(交流三相三線200V±10%、50/60Hz)
・空圧:0.51~0.61MPa 電磁弁駆動 電圧DC24V
・本機総電気容量:5kVA
・放電電源総電気容量:10kVA
・ワーク割出:センタードライブ方式、タッチプローブ方式
・フカバー対応:オイルミスト除去機能&自動消火機能付&オイルクーラー付き)
・放電油タンク:フィルター付循環式
・グリース:個別潤滑方式
・機械本体寸法:約W2025mm×D2060mm×H2300mm(幅×奥行×高さ)
・放電油タンク(機械背面下部に収納:約700mm×D400mm×H370mm / タンク容量:75ℓ
・別置き放電電源装置:約620mm×D1400mm×H2000mm
・作業台(踏み台):約W1200mm×D600mm×H230mm
・機械本体重量:約3500kg
・電源装置重量:約200kg
