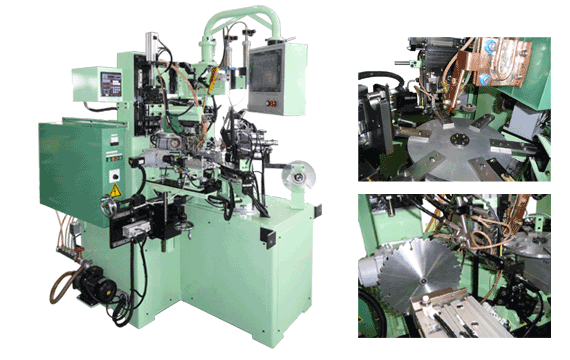

全自動高速板銀ろう付機

型式:EART-2010F


<仕様>

・ 対象ワーク外径:φ125~255
・ 穴径:~φ32
・ 台金厚:~2.0mm
・ チップサイズ:MIN(H1.5×W1.5×L4.5)、MAX(H2.0×W3.5×L6.5)
・ スクイ角度:0°~25°
・ 割出方式:フォトセンサーによるサーボモータセンター回転割出
・ 高周波加熱装置:F-5EN-A(島田理化製)5kw-300khz
・ 板銀送り装置:自社製のカット&ベント及び搬送装置
・ 板銀サイズ:t=025 w=1.5、2.0 曲げ長さh=0.65
・ フラックス吐出装置:自社製吐出器による塗布×2箇所
・ チップ供給:日東ボールフィーダー+直進フィーダーによる選別供給
・ 温調:レック社製放射温度計
・ 冷却:集中配管冷却
・ 駆動源:電気 三相200V、空圧 0.4~0.5MPa
・ 機械寸法:約1250mm×1106mm×2032mm(幅×奥行き×高さ)
<特 徴> ----- 能力、他
・ 1刃ろう付時間約4秒
・ ナイロンブラシ回転清掃ユニット完備
・ 鋸及びチップの一体型センター掴み構造
・ 鋸のスクイ角は、XY移動にて対応
・ チップロータリー搬送方式(6分割)
