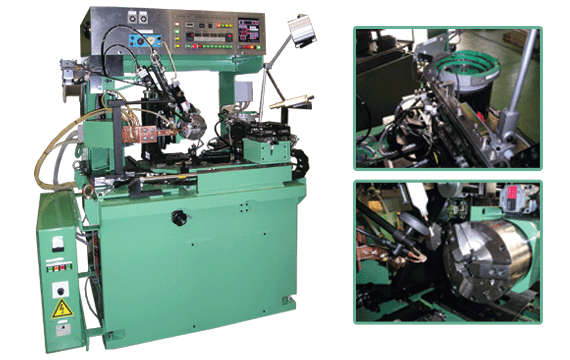

全自動ホルソーろう付機

型式:EARH-90


<仕様>
・ワーク径:φ16~φ150(特殊仕様でその他のワーク径も出来ます。/ 特殊仕様コアータイプはφ20~φ200まで可能。)
・スクイ角:3°~8°(特殊仕様によりロングタイプ・コアータイプも可。最大-10°~20°)
・ワークボス長さ:38mm~45mm(特殊仕様によりロングタイプ・コアータイプも可。最大120~250mm)
・刃送りピッチ:最大4分割(~95°)
・ろう付速度:20~25秒/刃
・高周波加熱装置:入力6.5KVA 3φ(島田理化製)/ 特殊仕様により5~7KVA、3φ
         出力5KW 3φ / 特殊仕様により3~5KVA、3φ
・高周波発振周波数:370±50KHz(特殊仕様により他の発振周波数も可能)
・駆動源:エアー式3.5~4.5kgf/cm²
・機械寸法:約W1650mm×D1450mm×H1200mm(幅×奥行×高さ)
・機械重量:約830kg

<特徴>
・エアーチャック式のため、ワーク脱着をボタン1つで容易に行えます。
 チップを掴んで挿入・加圧動作を行い、溶着強度を高めてあります。
・加熱時間及び冷却時間のセットが出来る温度調節機能を装備。
 温度センサーで加熱温度のむらを無くしろう付強度の安定化を図りました。
・本フラックス注入機により、フラックス塗布の手間を省きました。
・ホルソータイプ、コアータイプ、ホルソーコアー兼用タイプの3タイプを設定。特殊仕様により、内刃・外刃の組み合わせ
 のタイプのろう付も可能。
