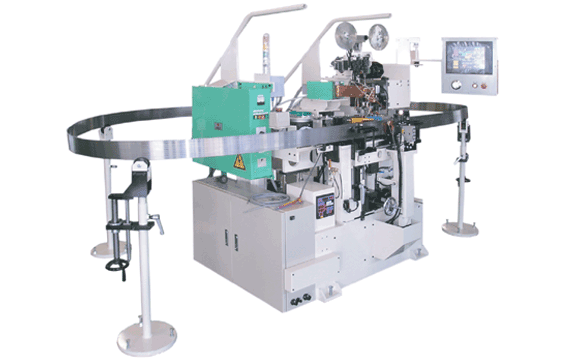

全自動ダイヤバンドソーろう付機

型式:EARB-D01


<対象ワーク>
・帯鋸幅:40mm~160mm
・帯鋸板厚:0.5mm~1.25mm
・帯鋸周長:3700mm~9800mm
・帯鋸ピッチ:10mm~16mm(20mm~32mm)
・チップサイズ:□3.5×~3mm
・スクイ角度:0°~25°
<仕様>
・割出方式:フォトセンサーによるサーボモーター回転割出
・高周波加熱装置:5kw-200~400KHz(SPC製)出力可変範囲約10~100%
・板銀送り装置:ステッピングモーターによる送り制御機構
・板銀サイズ:t=0.25 w=1.5、2.0 曲げ長さh=0.65
・フラックス吐出装置:自社製吐出器による塗布×2箇所
・チップ供給:日東ボールフィーダー(センサー式識別)
・温調:OPN-7A(400/1000)-2Y
・冷却:台金及びチップ・チャック部、高周波関係水冷機構
・駆動:電気三相200V、空圧5kg/mm
・総電気容量:4KVA
・機械寸法:約W1600mm×D1600mm×H1850mm(幅×奥行×高さ)
・機械重量:約1300kg

<特徴>
・操作パネル、タッチスクリーン方式
・温度管理、温度センサーにて温度を管理します。
・ろう付精度、±0.025mm(エアーチャックによる機械的センター割振り精度)
・ろう付時間、14~15sec/1サイクル(ワークにより異なります。)
