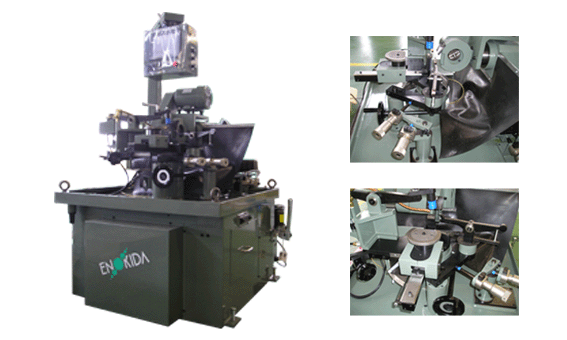

型式:EAH-086M
![](IMG/p-eah-086m.gif)
<仕様>
・対象鋸:鋸径φ160~610(特殊仕様によりその他の鋸径もできます)
・ダイヤモンドホイール:φ150-6W-1.5X-15T-16H 1枚
・砥石角度:±30°
・主軸モーター:200V、0.75kw、2P 1台
・主軸回転数:60Hz-3682rpm・50Hz-3067rpm
・カム駆動変速モーター:200V、0.4kw、4P、1:63、ブレーキ付 1台
・砥石角度サーボモーター:200V、0.2kw 1台
・オシレーションモーター:200V、60w 1台
・ 〃 回転数:60Hz 106rpm / 50Hz 86rpm
・オシレーションスライド巾:0~8mm
・クーラントポンプ:200V、60w 1台
・刃型パターン:100種類(書替え可)
・エアー消費量:7 ㍑/min
・総電気容量:1.5kw
・機械寸法:約W1400×D1000×H1650mm(幅×奥行×高さ)
・機械重量:約1,500kg
<特徴>
・安定した操作性、抜群の耐久性を実現。カム駆動軸がツマミ一つで無段変速でき、研磨時間の調整が簡単
・多種多様の刃型もキーを押すだけで簡単
・刃型に応じ砥石が自動反転し、チップの刃こぼれ、ビビリを防ぎます
・刃送り変速機構によりポケット飛ばしも可能です
・スクイ角可変機構により、従来できなかった組刃の平刃も自動研磨でき、一周仕上げができます
・オシレーション機構採用により、面精度に優れ、ダイヤモンドホイールの摩耗度を軽減
・砥石角度設定はサーボ機構採用により、パネルからワンタッチにてキー操作出来ます
・刃送り補助機構により、チップの欠けた鋸にも対応できます
